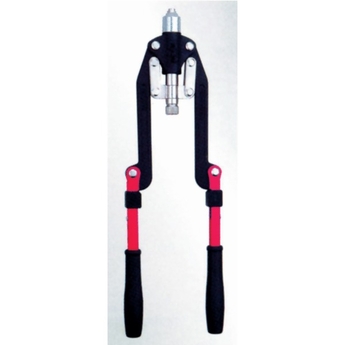

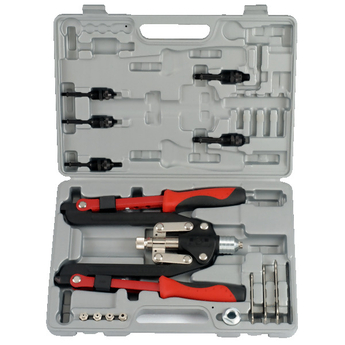

Pince à rivets et à inserts

Pince en version pose de rivets de 3,2 à 6,4 mm.

Pose rivets aveugles

1. Percer le support à l’aide d’un foret correspondant au Ø du rivet.
2. Mettre en place le nez correspondant au Ø du rivet.

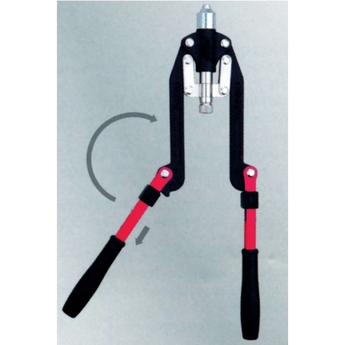

3. Ouvrir les bras de la pince.
4. Introduire le rivet par le clou dans le mandrin

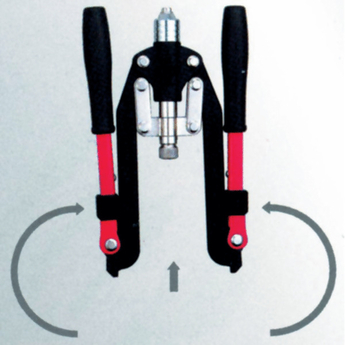

5. Actionner les bras de la pince (plusieurs fois si nécessaire) jusqu’à rupture du clou.
6. Ouvrir les bras de la pince pour éjecter le clou coupé.

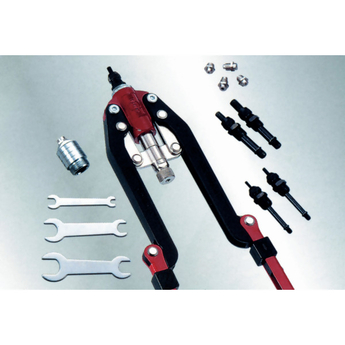

Pince en version pose d’inserts de 4 à 10 mm.
Pose rivets à inserts

1. Percer le support à l’aide d’un foret correspondant au Ø de l’insert.
2. Vissez la tige de traction correspondant à l’écrou, assertir sur la vis de maintien.
3. Mette en place le porte nez.
4. Serrez les bras de la pince et vissez le nez de pose correspondant à l’écrou assertir sur le porte mandrin. Bloquez le contre écrou.
5. Visez l’écrou assertir sur la tige de traction. La tige de traction doit légèrement dépasser de l’écrou.
6. Introduire l’écrou assertir dans le trou du support et actionner les bras de la pince pour fournir le sertissage.
7. Ecartez les bras et dévissez la tige de traction.
