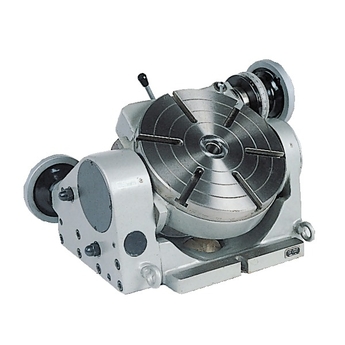

Diviseur rotatif inclinable

Choix de l'article

diametre plateau(mm):

hauteur plateau(mm):

hauteur centre(mm):

largeur rainure t(mm):

cône central:

Sélectionnez votre article pour poursuivre votre commande.

Description
Caractéristiques

• Précision lecture vernier 10 sec. et la lecture d’inclinaison en min.
• Ratio 90 : 1
• Serrage positif double
• Engrenage noyé en bain d’huile.
• Concavité surface d’appui maximum 0,015 mm.
• Concentricité trou central maximum 0,020 mm.
• Concentricité cône morse maximum 0,020 mm.
• Parallélisme maximum 0,020 mm.

Cône central	CM3, CM4
Diametre plateau(mm)	250, 320
Dimension base(mm)	260 x 310, 332 x 380
Hauteur centre(mm)	140, 175
Hauteur plateau(mm)	205, 255
Largeur encoche de fixation(mm)	14, 18
Largeur rainure de fixation(mm)	14, 18
Largeur rainure t(mm)	12, 14
Matiere	Fonte
Poids(kg)	78, 133
Rapport de division	1/90
Type	inclinable
