Filets rapportés
Choix de l'article
Sélectionnez votre article pour poursuivre votre commande.

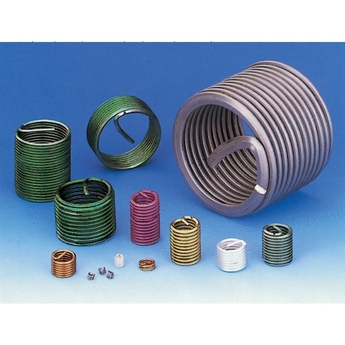

• Grâce aux filets rapportés, on obtient des taraudages très résistants dans des matériaux tendres. Les filets rapportés Helicoil Plus se caractérisent par une grande résistance à l'usure, par un frottement réduit dans des tolérances serrées et offrent également une résistance à la chaleur et à la corrosion.

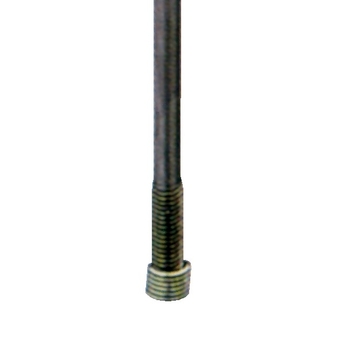

• La forme optimisée du filet rapporté Helicoil Plus a nettement simplifié la pose. En effet, l'implantation et le vissage de l'Helicoil Plus s'apparentent à ceux d'une vis. Une broche de pose, dont les dimensions correspondent à celles d'une vis, suffit au vissage.

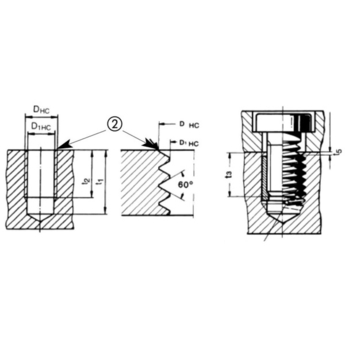

Diamètre de perçage(mm) | 2,6, 3,2, 4,2, 5,2, 6,3, 8,3, 8,4, 10,5, 12,5, 16,5 |
Diamètre min-max du filet à l'état libre(mm) | 3,3 - 3,5, 3,8 - 4,0, 5,05 - 5,25, 6,35 - 6,6, 7,6 - 7,85, 9,85 - 10,1, 12,1 - 12,5, 14,4 - 14,8, 19 - 19,4 |
Diametre(mm) | 2,5, 3, 4, 5, 6, 8, 10, 12, 16 |
Forme et profil du pas | M 60°, MF 60° |
Longueur du filet monté(mm) | 5, 3, 4,5, 6, 7,5, 4, 10, 8, 12, 15, 18, 9, 16, 20, 24, 25 |
Longueur maximum de vis(mm) | 4,8, 2,7, 4,2, 5,7, 7,2, 3,6, 5,6, 9,6, 7,6, 11,6, 14,6, 4,6, 7,1, 14,5, 17,5, 5,5, 8,5, 11,5, 7,5, 7,4, 11,4, 15,4, 19,4, 23,4, 9,2, 14,2, 19,2, 24,2, 11,1, 17,1, 23,1, 23 |
Matiere | acier inox X5CrNi 1810 |

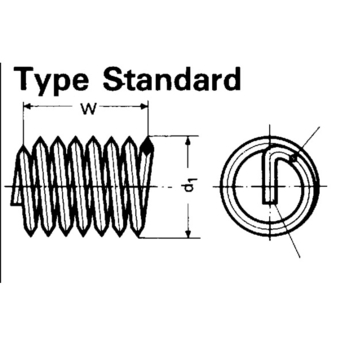

Modèle de filet rapporté | avec entraîneur |
Nombre de spires | 8,1, 3,9, 6,3, 8,7, 11,1, 3,7, 6,1, 10,9, 8,4, 13,2, 14,8, 4,3, 6,9, 9,7, 12,3, 14,6, 4,2, 9,6, 9,5, 4,7, 7,4, 10,6, 13,5, 16,4, 5, 11,2, 14,2, 5,2, 11,7 |
Pas métrique(mm) | 0,45, 0,5, 0,7, 0,8, 1, 1,25, 1,5, 1,75, 2 |
Profondeur minimum de perçage(mm) | 7,6, 5,8, 7,3, 8,8, 10,3, 7,8, 9,8, 13,8, 11,8, 15,5, 19,2, 9,2, 11,7, 14,2, 20,1, 23,1, 11,1, 14,1, 17,1, 13,1, 18,2, 22,2, 26,2, 30,2, 17,3, 22,3, 27,3, 32,3, 20,3, 26,3, 33,3 |
Type de filetage | M, MF |
Valeur du filet monté | 2xd, 1xd, 1,5xd, 2,5xd, 3xd |
