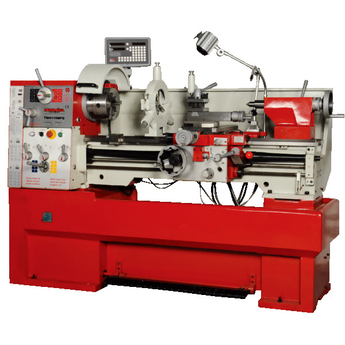

Tour à métaux de précision

1000 mm d'entre pointes - 410 mm de diamètre sur le banc

Caractéristiques principales
TM4110MFG
410
255
580
1000

Réf. 16192252049

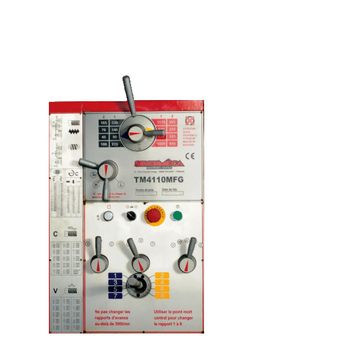

• Changement de vitesse de rotation de broche par une boîte mécanique 8 rapports sous carter étanche.
• Broche montée sur 3 paliers avec roulements coniques à galets, concentricité < 0,01mm.
• Fixation du mandrin par système Camlock D1-A6’’ DIN55029.
• Banc double prisme trempé par induction et rectifié avec rompu escamotable.
• Réglage du jeu dans les coulisses via lardons coniques.
• Remise à zéro de tous les tambours gradués.
• Blocage de la poupée mobile par levier.
• Débrayage de l’avance automatique en cas de surcharge avec couple réglable.

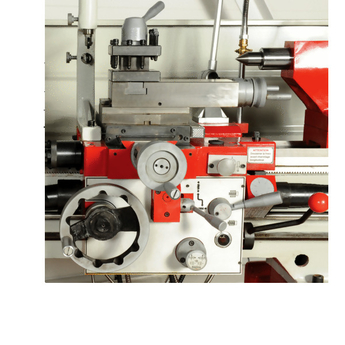

• Commande de marche/arrêt par levier directement sur le traînard.
• Système d’arrosage et graissage centralisé manuel des glissières.
• Barillet indexé avec 4 butées réglables pour débrayage automatique de l’avance longitudinale.
• Hauteur maxi de l’outil à l’axe : 20 mm.
• Bâti coulé monobloc.
Alésage de broche(mm) 52
Alimentation 400 - 50
Avance longitudinale 0,05-1,7
Avance transversale 0,02-0,85
Cône de broche CM6
Cône de contre-pointe CM4
Course fourreau contre-pointe(mm) 120
Course petit chariot(mm) 102
Course transversale(mm) 230
Diamètre au dessus du chariot(mm) 255
Diamètre au-dessus du bancs(mm) 410
Diamètre au-dessus du chariot(mm) 255
Diamètre dans le rompu(mm) 580
Dimension du tour(mm) 1940x850x1350
Distance entre pointe(mm) 1000
Filet à pas en pouce 2 - 75 TPI
Filets à pas métrique(mm) 0,2-14
Filets pas métriques(mm) 0,2-14
Garantie(a) 3
Modèle TM4110MFG
Nez de broche CAMLOCK D1-A6"
Nombre de vitesses 8
Poids(kg) 1550
Puissance moteur(w) 2800
Vitesse de broche 45 à 1800
• Visualisation 2 axes SINO. • Mandrin 3 mors concentrique Ø 200 mm. • Mandrin 4 mors Ø 250 mm. • Faux plateau Ø 350 mm. • Lunette fixe et lunette à suivre. • Lampe halogène. • Système d’arrosage. • Bac de récupération des copeaux. • Socle et frein à pied. • Clé de service. • Tourelle porte-outil à changement rapide par levier. • 3 porte-outils carré de 25 mm + 1 porte outil pour barre d'alésage.
