Contrôleur d'installations photovoltaïques

Appareil pour le contrôle de systèmes photovoltaïques couplés au réseau :
• Contrôle conformément à la norme VDE 0126-23 (DIN EN 62446).
• Simple – maniement au moyen de touches avec procédure de contrôle “AUTO”.
• Rapide – contrôle en quelques secondes seulement.
• Sûr – connexion au moyen de connecteurs pour systèmes photovoltaïques.

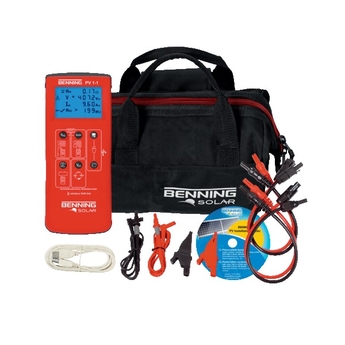

Caractéristiques du BENNING PV 1-1 :
• Maniement convivial et sûr en appuyant sur une touche.
• Procédure de contrôle automatique pour polarité, tension en circuit ouvert, courant de court-circuit et résistance d’isolement.
• Mesure RISO avec affichage “bon/mauvais”.
• Mémoire de valeurs mesurées pour 200 strings photovoltaïques.
• Horloge en temps réel intégré avec horodateur (heure et date) pour chaque mesure.
• Interface USB et logiciel de téléchargement pour la création de rapports de mesure avec MS Excel.
• Connexion sûre même pendant la fourniture d’énergie du système photovoltaïque.
• Connexion directe au moyen de connecteurs MC4 et “Sunclix”.

Fonctions de mesure :
• Test de continuité des conducteurs de protection et d’équipotentialité avec un courant d’essai de 200 mA.
• Test de polarité des câbles de courant continu.
• Tension en circuit ouvert pour chaque string photovoltaïque jusqu’à 1.000 VDC.
• Courant de court-circuit pour chaque string photovoltaïque jusqu’à 15 ADC.
• Résistance d’isolement avec une tension d’essai de 250 V, 500 V et 1.000 VDC.
• Courant de string DC et courant AC jusqu’à 40 A AC/DC au moyen de la pince ampèremétrique BENNING CC 3 (optionnel).

Interface radio – “Wireless SUN Link”.
• Liaison radio vers l’appareil de mesure d’ensoleillement et de température BENNING SUN 2 (optionnel).
• Affichage direct de la valeur d’ensoleillement en W/m2.
• Mémorisation des grandeurs de mesure électriques en considérant l’ensoleillement ainsi que la température du module photovoltaïque/ la température ambiante en temps réel.
