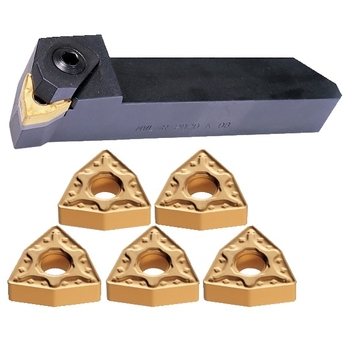

Porte-outils MWLN R 2525 - M08 et 5 plaquettes WNMG 080408

Modèle choisi :

Réf. 16127417114

Description
Caractéristiques

• Jeu comprenant un porte-outils de tournage MWLN R 2525 M08 + 5 plaquettes WNMG 080408-M PC 514.
• Porte-outils d'emploi universel pour plaquettes rhombiques (angle 80°) réversibles négatives ayant des arêtes de coupe très robustes.
• La fixation par goupille à travers le trou central et bride appuyant sur la plaquette donne de la robustesse et assure la sécurité d'emploi dans les conditions difficiles.
• La plaquette est positionnée avec un angle de coupe de -6° et un angle d'inclinaison de -6° aussi pour donner de la dépouille.
• Pour charioter, dresser et profiler de l'ébauche à la finition de formes, dans tout type de matières, selon le croquis se trouvant dans le catalogue.
• La pièce à usiner doit être rigide et/ou de grande taille.

Angle et forme plaquette	80° W
Bride	27999606
Chariotage	Chariotage
Cle bride	60340221
Cle goupille	60340209
Contient	1 porte-plaquettes MWLN R 2525 M08 et 5 plaquettes WNMG 080408-M PC514
Direction de coupe	Droite
Dressage	Dressage
Entree angle(°)	95
F1=distance face de reference - arete de coupe(mm)	32
Fixation plaquette	bride
Goupille de blocage	27999892
H1=hauteur utile(mm)	25
Hauteur du manche(mm)	25
Jeu	oui
L2=longueur degagement(mm)	34
Largeur du manche(mm)	25
Longueur totale(mm)	150
Plaquette	WN.. 0804..
Quantite / jeu	6
Serie	MWLN
Sous-plaquette	27999312
